Fotos do primeiro protótipo

Continuando a postar o conteúdo multimídia, aí vão as fotos que fizemos do nosso primeiro protótipo de setup da Elphel. Precisávamos de um jeito para juntar todas as coisas – câmera, HD externo, lente e cabos – em uma plataforma só, de modo que tudo isso pudesse ficar balanceado em um tripé.

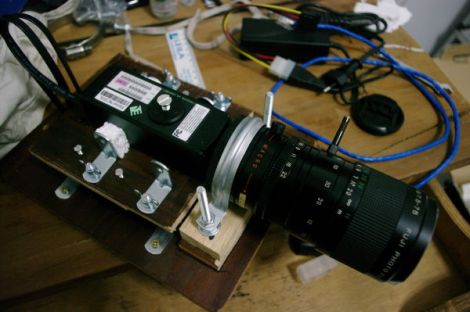

Note que a lente é muito mais pesada do que todo o resto, então na verdade é ela, por meio da abraçadeira de metal, que está segurando a câmera. Entre a câmera e a madeira, entre a abraçadeira e a lente e entre a lente e a madeira, colocamos um “afofation” para protegê-los de riscos. O isopor da parte de trás da câmera, que fica entre ela e as cantoneiras, possui a dupla função de proteção e de alinhar a Elphel, deixando-a “reta” com relação à madeira.

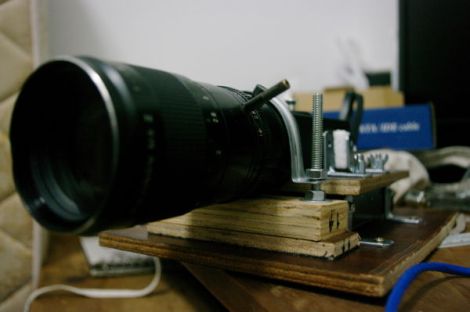

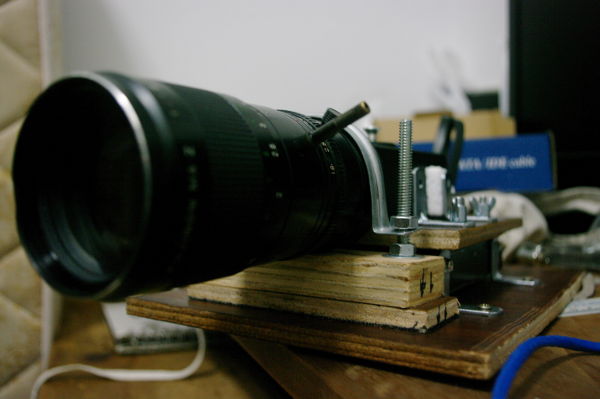

Uma noção melhor do protótipo visto de frente e da lente Fujinon MA-Z 7.5mm – 75mm, que estamos usando. Este pino de metal que sai da lente é o controle de zoom.

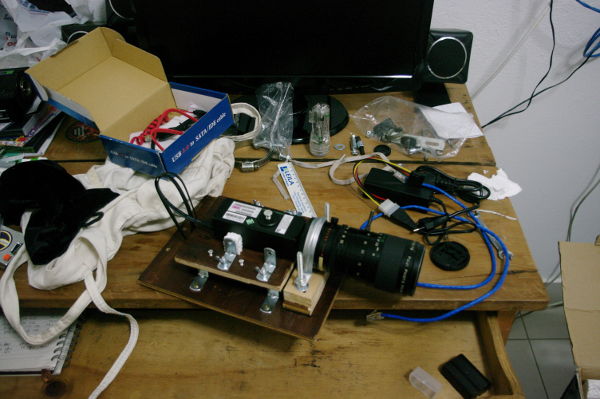

Aqui, uma visão geral, que mostra bem o tanto de cabos envolvidos. Lidar com isso no setting de gravação pode ser um estorvo, ainda mais com o novo padrão para as tomadas! Boa parte do primeiro mês de testes foi perdida porque o cabo que ligava a HD externa na tomada ficava falhando. Tivemos de trocá-lo duas vezes, até decidirmos simplesmente trocar de marca…

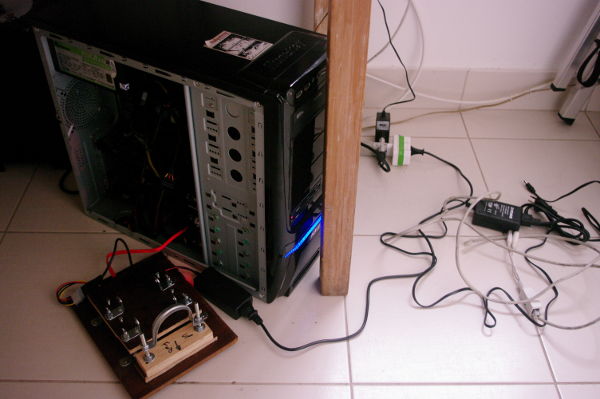

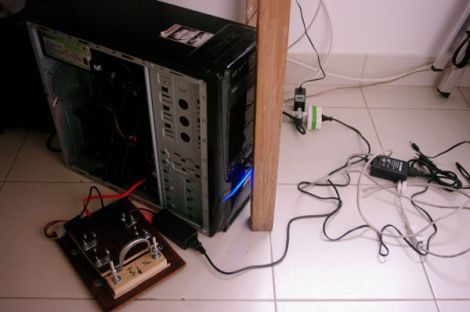

Este é o melhor modo de copiar os vídeos para a máquina. Como o tamanho deles é imenso, copiá-los via cabo de rede é impraticável. Deixei um cabo SATA plugado na placa-mãe para tornar este processo mais fácil. Dali, é só montar a HD. Na foto, note que neste momento a câmera já pode estar desmontada.
